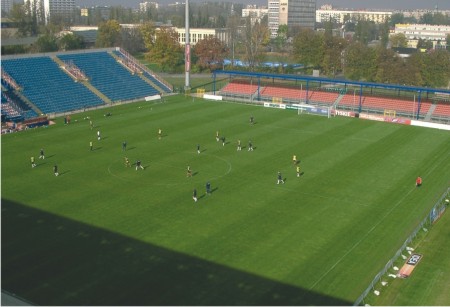

Grijanje sportskih terena

Upotreba ELEKTRA grijaćih kabela za zagrijavanje sportskih terena omogućuje njihovo korištenje u toku cijele godine. Zagrijavanje pozitivno utječe na korijenje trave i povećava njenu otpornost na učestalu upotrebu.

U ovisnosti o klimatskim uvjetima instalirana snaga trebala bi iznositi 50 do 120W/m2. Manja se snaga upotrebljava kada je sportski teren (za vrijeme mrazova, snježnih oborina i dugotrajnih kiša) prekriven folijom. Folija je najčešće izrađena od polietilena visoke gustoće (HDPE) te je dodatno pričvršćena mrežom od staklenih vlakana. Korištenje folije skraćuje vrijeme potrebno za zagrijavanje travnjaka i spriječava prekomjerno nakupljanje snijega te olakšava održavanje odgovarajuće vlage travnjaka.

U skladu s propisima FIFA nogometno igralište treba imati sljedeće dimenzije:
širina od 64 do 90m, a duljina od 100 do 120m. Prosječno igralište (150 x 72m = 7560m2) zahtijeva snagu od 380 – 910kW.

Grijaći sustav za igralište ne zahtijeva izgradnju dodatne električne instalacije i zasebne transformatorske stanice jer je moguće postojeću instalaciju koristiti za osvjetljavanje igrališta. U tom slučaju grijaći kabeli i sustav osvjetljavanja mogu se naizmjenice uključivati. Rasvjeta se upotrebljava samo za vrijeme trajanja nogometne utakmice. Isključivanje grijaće instalacije na svega nekoliko sati neće uzrokovati ponovno smrzavanje travnjaka s obzirom na visok stupanj toplinske inercije.



Instalacija i upravljanje

Instalacija za zagrijavanje sportskog terena obično je podijeljena na brojne sekcije. Svakom sekcijom treba se upravljati neovisno, pomoću zasebnog regulatora (npr. ELEKTRA ETV-1991 ili ELEKTRA ETN-1441) s temperaturnim osjetnikom smještenim na razini korijenja trave.

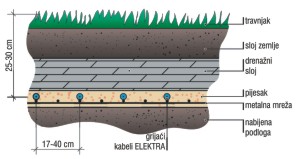

Presjek kroz slojeve igrališta s grijaćom instalacijom
Za zagrijavanje sportskih terena koriste se kabeli napona 230V, dvostrano napajani ELEKTRA VC kabeli izlazne jedinične snage 20W/m ili jednostrano napajani ELEKTRA VCD kabeli izlazne jedinične snage 25W/m.

Kabeli trebaju biti postavljeni u sloj pijeska, na dubini oko 25 – 30cm ispod površine trave te pričvršćeni za montaznu mrežu ili ELEKTRA TME montažnu traku. Razmak između kabela trebao bi iznositi oko 25cm, zavisno od dogovorene izlazne jedinične snage ili od tipa kabela.

Postavljanje grijaće instalacije na dubini od 25 do 30cm štiti instalaciju od mehaničkih oštećenja pri naknadnoj konzervaciji i eventualnoj izmjeni travnjaka te osigurava ravnomjeran raspored temperature na razini korijena trave.

Održavana temperatura treba iznositi oko +10°C. Takva temperatura osigurava optimalne uvjete za rast trave i ne pregrijava njeno korijenje.

Grijaće kabele obično se postavlja duž kraće strane sportskog terena, tako što se napojni kabeli izvode na jednom kraju i provode u kabelski kanal u koji se onda dovodi napajanje.

Način razmještanja ELEKTRA VC20 dvostrano napajanjih grijaćih kabela Način razmještanja ELEKTRA VCD25 jednostrano napajanjih grijaćih kabela
