Posebni sustavi zaštite od hladnoće

HLADNJAČE - ZAŠTITA TLA I TEMELJA OD ZAMRZAVANJA

Niska temperatura održavanja u hladnjačama uzrokuje smrzavanje temelja i zemljišta ispod površine poda, što onda dovodi do deformiranja poda i uništava temelje. Ovu pojavu moguće je spriječiti primjenom grijaćeg sustava ispod površine poda.

Zavisno od temperature koja se održava van hladnjače te debljine i vrste podne izolacije, koristi se snaga od 15 do 20W/m2. Izlazna snaga grijaćih kabela ne bi smjela prelaziti 10W/m.

Razmak između kabela ne smije biti veći od 50cm.

Za zaštitu temelja i tla od smrzavanja koriste se:

Grijaći kabeli izlazne snage manje od 10W/m proizvode se po narudžbi.



Konstrukcija poda

Grijaće kablove treba postaviti ispod podne toplinske izolacije i na taj način spriječiti prodiranje niske temperature u tlo.

Grijaće kablove može se postaviti:

  • u betonski estrih
  • na betonski estrih u sloj pijeska

Ako se grijaći kabeli postavljaju u betonski estrih treba imati na umu da oni ne smiju presijecati dilatacijske kanale.

Broj kabela treba biti jednak broju polja na koja dilatacijski kanali dijele estrih.

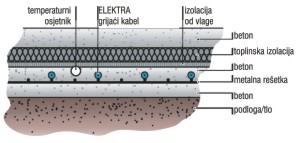

Grijaći kabeli postavljeni u betonski estrih
Grijaći kabeli postavljeni na betonski estrih

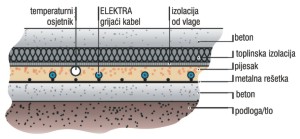

Grijaći kabeli postavljeni na betonski estrih, u sloj pijeska
Grijaći kabeli postavljeni na betonski estrih,
u sloj pijeska



Instalacija

Instaliranje grijanja u hladnjači izvodi se na isti način kao i podno grijanje prostorija.
Zbog mogućih oštećenja preporučljivo je postaviti dva međusobno neovisna sustava (jedan do drugog), što znači - osnovni i rezervni budući da pristup grijaćim instalacijama za vrijeme eksploatacije hladnjače nije moguć.


Upravljanje

Grijanjem se treba upravljati pomoću temperaturnog regulatora montiranog na DIN šini, opremljenog ELEKTRA ETN-1441 ili ELEKTRA ETV-1991 vanjskim osjetnikom temperature. Svaki grijaći sustav (osnovni i pomoćni) trebao bi imati zasebni temperaturni regulator.

Temperaturni osjetnik treba instalirati u zaštitne cijevi jer to omogućuje njihovu nesmetanu zamjenu za slučaj ostećenja.
